龟甲网防磨施工方案

依照全国各地电厂、各个工业窑炉对该系统的防护情况，结合我公司长期以来进行防磨防腐的实际施工经验，我们采用以龟甲网为骨架，用高强耐磨可塑料捣打材料进行防护，通过采用这种技术防护以后，可获得良好的防磨效果，防护层使用寿命长。

一、高温耐磨胶泥的特点和用途

   1、特点

高强耐磨可塑料是我公司针对高速气流中大而硬的高温颗粒冲刷磨损这一恶劣工况与科研机构联合开发的一种新型的耐磨材料。该抗磨衬里材料由多种强硬的金属与非金属组成，骨架材料由龟甲网组成，以高强耐磨可塑料作胶联材料，使之常温下以化学态固化。

其主要特点：耐磨损、冲刷性好，具有优良的耐冲刷性能，在高温下表现尤其突出，在50℃-800℃是16Mn钢耐磨性的6倍以上。不易脱落不发生裂纹、使用寿命长。不论其在常温下固化或在加温下形成陶瓷体，均能很好的保护管道设备内壁免受磨损和腐蚀。

  2、用途

    适用于火力发电厂（热电厂）、钢铁厂、炼油厂、建材、化工、矿山等企业的磨煤机进出口管道、粗、细粉分离器、尾部烟道、烧结机大烟道、 风箱、旋风除尘器、变换炉、催化裂解设备等耐磨抗腐蚀、延长设备使用寿命。已在全国众多的企业得到广泛应用取得显著效果。

二、高温耐磨胶泥产品成分和技术指标等

    1、产品成分

高强耐磨可塑料材料的主要成分有：纳米氧化铝、氮化硼微粉、氧化铝微粉、各种骨料、三元特种胶结剂、稳定剂等辅助材料。

2、技术指标

项目名称	技术指标
	NMK耐磨可塑料
外观	A、B双组份（干、湿料）
比重	2.7 ～ 2.8g/ cm3
线变化率	-0.3-0%
抗压强度	40 - 90MPa
抗折强度	≥7MPa
耐磨性	5 - 10cc
使用温度	常温50℃ - 800℃

三、技术优势

1、粘结性能：施工采用龟甲网做骨架材料，增强了衬里材料同工作面的结合强度，使之形成整体；其次衬里材料使用的特种胶结剂粘结性强，不发生脱落。

2、耐磨性能：衬里材料采用了耐磨性好的各种骨料并添加了纳米粉及特种外加剂，固化后抗压和抗折强度大、硬度高，其耐磨性是普通铸石的数十倍。

3、耐腐蚀性能：衬里材料注意选用防腐性强的材料，其次衬里材料固化后形成一整体，随温度升高而逐渐陶瓷化，结构致密，可耐酸碱盐等各种介质腐蚀。

四、施工组织设计

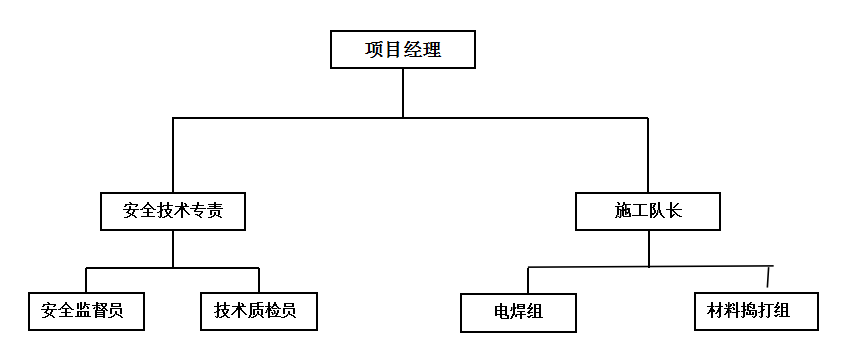

1、施工管理网络

2、 成立施工项目经理部，成员包括项目经理、安全技术专责、施工队长。

3、 项目经理部负责按计划组织施工，每天召开协调会，并总结检查前一天的工作进展，包括任务完成情况，出现的安全技术，后勤保障问题等。落实解决前一天出现的问题。安排当天的工作。

4、项目经理为本公司优秀项目经理，安全技术专责由专业工程师担任，施工队长由优秀施工队长担任。

5、项目经理全权负责本项目的安全、质量和进度，协调同厂方及兄弟施工单位的工作关系。

6、安全技术专门负责监督解决施工中出现的安全、技术问题。

7、施工队长负责按计划落实施工任务，检查进度，协调各施工小组人员的工作。

8、安全监督员具体检查落实各安全防范措施，消除安全隐患，提出完善补救意见，监督整个施工过程，防止安全事故的发生。

9、技术质检员具体负责检查施工质量，督促施工小组按技术方案操作，查找技术缺陷，责令纠正并报指挥部。

10、各施工组长带领各自的队伍，严格按指挥部布置的工作量，安全、保质、保量完成施工任务。

五、 施工工艺

施工流程为：表面处理→补焊→焊龟甲网→配料→涂抹或捣打→自检 、恢复→注意事项

1、表面处理：将施工部位表面的灰尘、污垢等杂物清除干净，锈蚀严重部位，需用角向打磨机将铁锈打磨掉、如有磨洞的先补焊，然后用抹布将表面檫试干净；

2、焊龟甲网：根据施工部位实际尺寸，先将龟甲网裁剪好。焊接时，将网贴靠管壁表面，然后采用点焊方法焊接牢固，不能有松动和向外拱起弹动现象，以确保耐磨胶泥密实牢固。

3、配料：将制成的A组分粉料先在搅拌机中，后加入少量B组粉在湿料进行湿搅10分钟；

4、涂抹或捣打：将搅拌好的材料抹或挤捏捣打到龟甲网孔中，覆盖整个网面，并用木棍拍打锤实紧密，表面平整，均匀无气孔，边缘处圆滑过渡，且厚度不超过25mm-30mm；（以甲方要求的防磨厚度为准）

5、自检、恢复：对施工完毕部位进行自检，对不合格处进行修补。

6、注意事项：

6.1、搅拌好的材料必须在30分钟内使用完毕，以防超过时间而固化；

6.2、材料施工完毕后，其常固化时间不得少于12小时。

六、工程进度安排

根据招标书的要求，在要求的工期内完成此工程。郑州东工耐材有限公司
