耐火喷涂料施工技术规范

1喷涂料施工前，应按喷涂料牌号规定的施工方法说明书试喷，以确定适合的各项参数，如风压、水压等。

2喷涂前应检查金属支承件的位置、尺寸及焊接质量，并清理干净。
 支承架上有钢丝网时，网与网之间应搭接1个格。但重叠不得超过3层，绑扣应朝向非工作面。

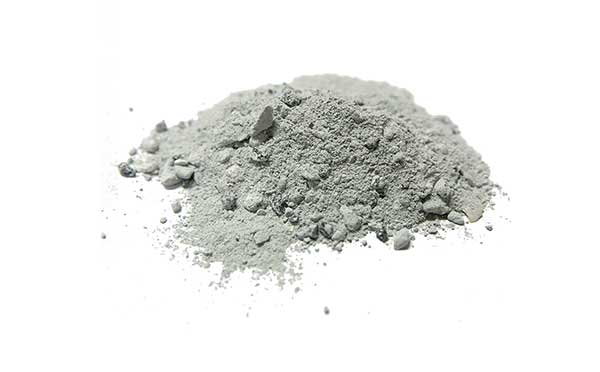

3喷涂料应采用半干法喷涂。喷涂料加人喷涂机之前，应适当加水润湿，搅拌均匀。

4喷涂时，料和水应均匀连续喷射，喷涂面上不允许出现干料或流淌。

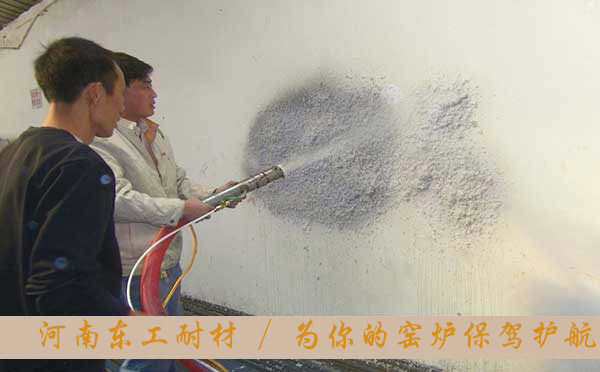

喷涂方向应垂直于受喷面，喷嘴离受喷面的距离宜为1~1.5m，喷嘴应不断地进行螺旋式移动，使粗细颗粒分布均匀。

5喷涂应分段连续进行，一次喷到设计厚度。内衬较厚需分层喷涂时，应在前层喷涂料凝结前喷完下一层。附着在支承件上或管道底的回弹料、散射料，应及时清除，并不得回收作喷涂使用。施工中断时，宜将接槎处做成直槎，继续喷涂前应用水润湿。

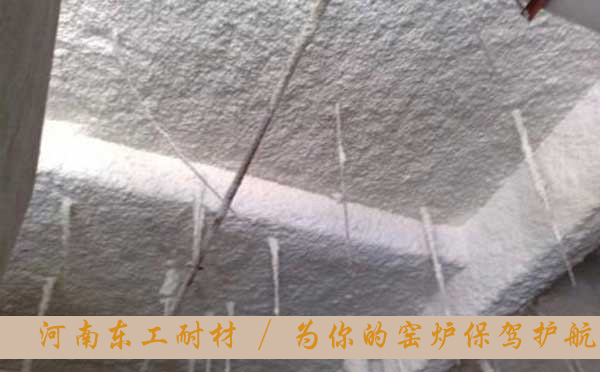

6喷涂层厚度应及时检查，过厚部分应削平。喷涂层表面不得抹光。
  检查喷涂层密度可用小锤轻轻敲打，发现空洞或夹层应及时处理。

7喷涂完毕后应及时开设膨胀线，可用1~3mm厚的楔形板压入30~50mm而成。

8以喷涂法施工较厚的内衬时，应先将锚固砖固定。喷涂时应注意不要因有锚固砖的遮挡而形成死角。喷涂料凝结之后，修整和开通气孔：修整时，以锚固砖或吊挂砖端面为基准削除多余部分，未削除的表面应刮毛。捣打料内衬受热面，应开设4~6mm的通气孔。孔的间距宜为150~230mm，位置宜在两个锚固砖中间，深度宜为捣固体厚度的1/2~2/3。

9喷涂料的养护，应按所用料牌号的施工方法说明书进行。
