耐火浇注料的原料耐火粘土应用
发表时间:2023-10-31 文章出处：浇注料耐火砖厂家

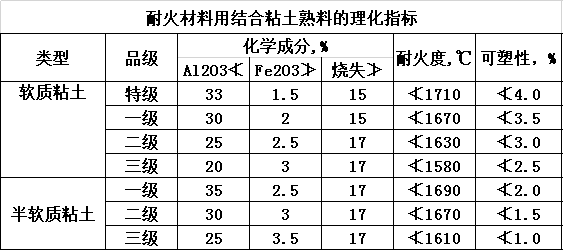

粘土质原料即指耐火粘土，其A12O3含量为20~50%，耐火度大于1580℃。根据粘土在水中的分散性和可塑性的不同，分为硬质粘土和软质粘土两大类，介于二者之间的称为半软质粘土。硬质粘土多为高岭石单矿物型的沉积粘土，间有迪开石或水云母类矿物伴生，在水中不易分散，可塑性较低。一般需经煅烧成粘土熟料后，方能使用。粘土熟料又称为焦宝石熟料，其理化指标如下表所示。产品中严禁混入石灰石、黄土及其他高钙、高铁等外来夹杂物，同时也不得含有欠烧料。在不定形耐火材料中，粘土熟料一般只作耐火骨料使用。如窑炉或热工设备的使用温度较低时，也可用粘土熟料作耐火粉料。
广西白泥的成分为无序高岭（70%—95%）其次为石英（<30%)以及微量的钛铁矿物。矿物颗粒细，小于2μm的颗粒含量大于70%，部分矿段可达95%以上《其中高岭石的粒度均小于2μm，平均粒度为0.98μm。金石广西白泥可塑型指数>30,一般为34—36，最高可达57。 广西白泥具有很高的可塑性，良好的结合性，在耐火材料行业中广泛应用在浇注料、捣打料、喷补料、炮泥、耐火砖的结合剂。用途：在耐火材料中的作用与用途 广西白泥现应用在耐火材料行业上主要用在：制作出铁口炮泥，粘土浇注料、喷补料 耐火结合浇注料等等。
*本文出自：https://www.hndgnc.com/news/20190618/168.html 转载请注明出处。
Pre:铝矾土分级
Next:镁质耐火材料用镁砂分类
