铝矾土分级
发表时间:2023-10-31 文章出处：浇注料耐火砖厂家
铝矾土熟料即矾土熟料是由铝土矿经高温煅烧而制成的，其Al2O3含量应大于50%。煅烧可在竖窑、倒焰窑或回转窑中进行，煅烧温度一般为1450~1600℃。具体煅烧温度应根据铝土矿等级而定，最难煅烧的是二级铝土矿。矾土熟料的主要矿物组成为莫(3Al2O3·2SiO2 缩写A3S2) 、刚玉(a-Al2O3)和微量的方石英等。下表为耐火材料用铝矾土熟料技术条件。产品中的杂质含量不超过4%.同一品级中允许相邻品级混入不得大于10%，严禁混入石灰石、镁质或硅质等外来夹杂物。

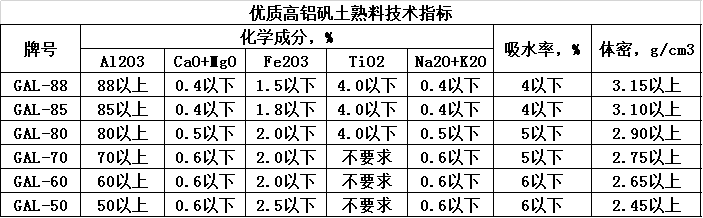

不定形耐火材料中用铝矾土的技术要求，也应符合下表高铝矾土骨料和粉料(YB2215--78)中的技术条件。在不定形耐火材料中，普遍采用铝矾土熟料加工耐火骨料和粉料。如使用在重要部位或与钢水和铁水直接接触的热工设备，应选择优质高铝矾土熟料作耐火骨料和粉料。表3-20为耐火材料用优质高铝矾土熟料的理化指标。即国标GB8356一87.产品中的杂质含量不超过2%，同一牌号产品中混入其他牌号的量不超过10%，不得混入石灰石、黄土及高钙与高铁等外来夹杂物。
*本文出自：https://www.hndgnc.com/news/20190617/167.html 转载请注明出处。
Pre:流化床锅炉这些材料选择要求
Next:耐火浇注料的原料耐火粘土应用
