镁质耐火材料用镁砂分类
发表时间:2023-10-31 文章出处：浇注料耐火砖厂家
镁砂是由菱镁矿或从海水、盐湖中提取的氧化镁经烧结或电熔而制得的。镁砂分为烧结镁砂和电熔镁砂两大类，又分为普通镁砂 (即镁砂)和优质镁砂两大品种；根据原料不同，分为镁石镁砂、海水镁砂和盐湖镁砂；根据用途不同，分为制砖、不定形耐火材料用镁砂(即制砖砂)和炼炉底工作层、补炉或捣打炉衬用冶金镁砂。镁砂的主要成分为MgO， 主要矿物组成为方镁石晶体。评价镁砂的优劣，主要根据MgO含量，方镁石含量及其结晶程度。
我国镁砂主要是用菱镁矿制取的。菱镁矿是由碳酸镁(MgCO3)组成的，经过加工处理后称为菱镁石。该料在竖窑、回转窑或电炉中烧结或熔融后，方可使用。其反应式如下：
Mg CO3→MgO+CO2
MgO(小晶粒) →MgO(大晶粒)
菱镁石在800~1000℃的温度下烧结的产物，称为轻烧镁石。其化学活性强，常温下能与水作用生成氢氧化镁。轻烧镁石是镁质耐火制品的结合剂，是合成尖晶石、制造镁质水泥的原料，也是陶瓷、建材和化工等部门的一种重要原料。
烧结镁砂是在1600~1900℃的温度下充分烧结的产物。其主要晶相为方镁石，晶粒尺寸为0.02mm~0.05mm，外观为黄色或褐色，密度3.56~3.65g/cm3。

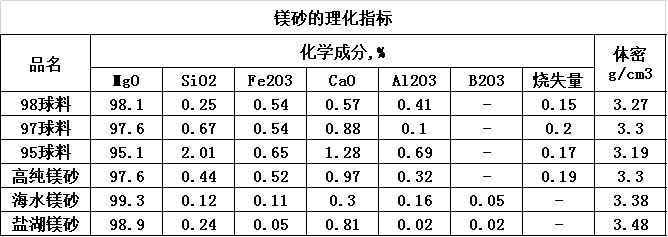

海水镁砂由海水氧化镁经高压成球或团块于1600度的温度下烧结而成，其特点是纯度高、体密大、气孔率低，方镁石晶粒直径大、晶界数目少，因此具有高温力学性能好。盐湖镁砂的特点与海水镁砂的相同，均属于优质镁砂、共同缺点是有强溶剂B2O3，因此应控制其含量。

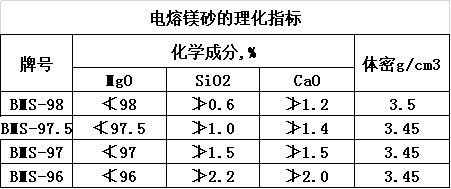

电熔镁砂是用精选的菱镁石或烧结镁砂在电弧炉中经2500℃左右的高温熔融而制成的。与烧结镁砂相比，主晶相方键石晶粒粗大且直接接触，纯度高，结构致密，抗渣性强，热震稳定性好，是高级含碳不烧砖和不定形耐火材料的良好原料。电熔镁砂又称电熔氧化镁，其理化指标见下表.颗粒组成为0~50mm和0~120mm，前者小于1mm的不得超过10%，后者则不得超过5%。另外，电熔皮砂也是制砖的原料，其性能一般为MgO 93%、CaO 1.35%、SiO2 3.1%、Fe2O3 1.8%、A12O3 0.3%、烧失0.25%，真密度3.51g/cm²左右。
我国镁砂主要是用菱镁矿制取的。菱镁矿是由碳酸镁(MgCO3)组成的，经过加工处理后称为菱镁石。该料在竖窑、回转窑或电炉中烧结或熔融后，方可使用。其反应式如下：
Mg CO3→MgO+CO2
MgO(小晶粒) →MgO(大晶粒)
烧结镁砂是在1600~1900℃的温度下充分烧结的产物。其主要晶相为方镁石，晶粒尺寸为0.02mm~0.05mm，外观为黄色或褐色，密度3.56~3.65g/cm3。
海水镁砂由海水氧化镁经高压成球或团块于1600度的温度下烧结而成，其特点是纯度高、体密大、气孔率低，方镁石晶粒直径大、晶界数目少，因此具有高温力学性能好。盐湖镁砂的特点与海水镁砂的相同，均属于优质镁砂、共同缺点是有强溶剂B2O3，因此应控制其含量。
*本文出自：https://www.hndgnc.com/news/20190618/170.html 转载请注明出处。
Pre:耐火浇注料的原料耐火粘土应用
Next:河南耐火浇注料厂家
