【一】高强耐磨浇注料-耐火浇注料-高铝耐磨浇注料的组成

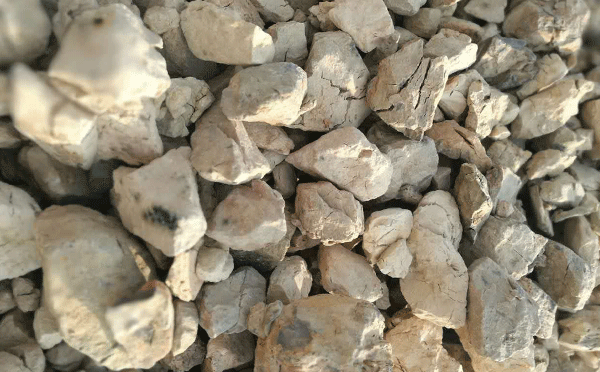

高强耐磨浇注料-耐火浇注料-高铝耐磨浇注料由刚玉、碳化硅、特级铝矾土、高强骨料、粉料矿物添加剂、配以超微粉、复合外加剂、组成，经优化配方设计，具有早期中温强度高、高温性能良好、体积稳定、抗熔渣滲透性和侵蚀性极强、耐冲刷、施工方便、内衬结构整体性强等特点，具有耐磨损失小，强度高、形状任意可控制、整体性强、施工简单、施工性能好，对于有耐磨要求的施工部位是当选材料。 【二】高强耐磨浇注料-耐火浇注料-高铝耐磨浇注料的优点
1、高强度、高抗磨、抗冲击、抗冲刷；
2、耐火性好、抗热震性能好；
3、耐久性好，使用寿命长；
4、施工简便、操作快捷、易于掌握；
5、整体性好、易于修补，不易脱落；
6、无毒、无味，绿色环保，对操作人员无身体损害； 【三】高强耐磨浇注料-耐火浇注料-高铝耐磨浇注料的施工注意事项：
1、搅拌好的耐火浇注料，应在30min内浇注完，或根据施工说明的要求在规定的时间内浇注完。已初凝的浇注料不得使用。
2、整体浇注耐火内衬膨胀缝的设置，应由设计规定，对于高强耐磨浇注料当设计对膨胀缝数值没有规定时，每米长的内衬膨胀缝的平均数值，可采用下列数据：高铝耐磨耐火浇注料为6~8mm；
3、耐火浇注料在施工后，应按设计规定的方法养护。如无特殊规定，高强耐磨浇注料养护期间，不得受外力及振动；
耐火浇注料的养护制度

项目	结合剂	氧护环境	适宜养护温度（℃）	养护时间（d）
1	结合粘土	干燥养护	15~35	3天以上
2	高铝水泥	潮湿养护	15~25	3天以上
3	磷酸	干燥养护	20~35	3~7天
4	水玻璃	干燥养护	15~30	7~14天
5	硅酸盐水泥	潮湿养护 蒸汽养护	15~25 60~80	7天以上 0.5~1.0天

注：潮湿养护应在硬化开始后加以覆盖并浇水，浇水次数以能保持有足够的潮湿状态为宜，蒸汽养护的升温速度，宜为10~15℃/h，降温速度不宜超过40℃/h。 【四】高强耐磨浇注料-耐火浇注料-高铝耐磨浇注料的应用
1、发电行业的旋风分离器壳体及进出风管，包括旋风筒 粗、细粉旋风分离器壳体、锥斗及进出管道 燃煤锅炉烟道 、  流化床锅炉炉膛；
2、化工行业的高温风机机壳及进出风管、循环流化床锅炉燃烧室，高温旋风分离器、高炉入料溜管 。
3、煤炭行业的矸石仓、介质桶、刮板机、斗提机、溜槽、筛下漏斗等内的耐磨衬板。
