耐火浇注料稠度测定操作规程——手成团法


A.1设备
A.1.1浇注料搅拌机：强制式搅拌机，用于实验室中制备浇注料稠度试恤用的批料.

A.1.2硬橡胶手套：用于含钢纤维浇注料的试验。

A.1.3带有秒针的钟或表。

A.2取样
    搅拌机停机后，从其中部抓取一把具有代表性的混合料作为样料，

A.3试验步骤

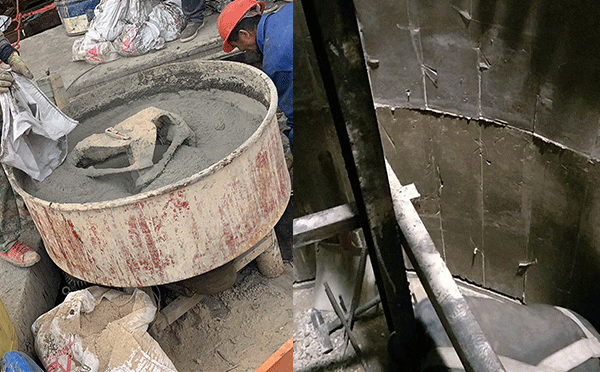

A.3.1制备混合料

A.3.1.1 倒人适量浇注料于搅拌机内，按照材料制造厂推荐的干混时间混合浇注料到完全均匀为止。

A.3.1.2 开动搅拌机，记下时间。30s内将估计需水量的90%倒入搅拌机。如果材料制造厂对加水量有具体规定，则需要计算加水量。接着慢慢加人剩余的水，继续搅拌直到浇注料达到A.3.2中要求的引度。

A.3.1.3 实际总的搅拌时间， 包括加水时间为：致密浇注料为3min±10s，隔热浇注料为5min±10s，施工时需强力振动浇注料为4min~6min， 而对于含反絮凝剂的浇注料如低水泥浇注料或超低水泥浇则至少5min。如材料制造厂有具体规定，遵照材料制造厂的规定执行。

A.3.2“手成团法”

A.3.2.1按照A.3.1制样。

A.3.2.2搅拌机停止运转后，从其中部抓取一把混合料。用手将洗注料团成一个拳头大小的球，向上抛起大约300mm，五指稍微张开将其单手接住，若此“球”：
    a.粉碎分开：表明浇注料的加水量不够；
    b.轻微流动：浇注料的加水量正如设计要求(如圍A.1)；
    c.立即流动：浇注料的加水量太大。

    图A.1手成团法测试耐火浇注料稠度
警告：如果浇注料中含钢纤维.操作者要戴上硬橡胶手套以防铜纤维伤手!
