90刚玉浇注料
发表时间:2023-10-31 文章出处：浇注料耐火砖厂家
90刚玉浇注料，是铝含量大于90%的特种耐火耐磨浇注料，使用温度高。郑州浇注料厂家正耐耐材小编为你介绍90刚玉浇注料的特点及用途。（耐火浇注料厂家首页）
【产品介绍】
90刚玉浇注料是三氧化二铝含量大于90%以上刚玉耐磨浇注料。刚玉浇注料是以特级高铝矾土熟料或电熔棕刚玉为骨料，加入耐火粉料、纯铝酸钙水泥结合剂、氧化硅微粉和外加剂所制备的耐火浇注料。通常采用浇注法施工，既可以浇注成整体内衬，也可以在厂家浇注成预制块在现场拼接使用。
【产品包装】
郑州东工耐材有限公司生产的90刚玉浇注料采用25kg/袋（或50kg/袋）编织袋包装，为了便于装卸和运输再采用吨袋包装送货至全国各地。
【产品理化指标】
| 项目 | 单位 | 指标 |
| Al2O3 | % | 90.0 |
| SiO2 | % | 8.0 |
| Fe2O3 | % | 1.0 |
| 体密 | g/cm3 | 2.95 |
| 最高使用温度 | ℃ | 1700 |
| 显气孔率 | % | 21 |
| 耐压强度 | 110℃*MPa | 80 |
| 800℃*MPa | 90 | |
| 1200℃*MPa | 100 | |
| 1600℃*MPa | 120 |
【产品特性】
（1）耐压强度高，高温衬体稳定性强。
（2）体积密度大，整体内衬抗熔渣侵蚀和渗透性强。
（3）抗固体颗粒、粉尘、高温气体冲刷性强。
（4）耐机械磨损性小。
（5）不受H2、CO等还原性气体的影响。
【产品用途】
90刚玉浇注料的使用温度在1600-1700℃，主要用于各种高温窑炉和高温结构的衬体材料，如钢水真空脱气装置的浸渍管外衬，喷射冶金和吹氩整体喷枪的衬体，电炉顶三角区衬体、LF炉炉盖，石化工业催化裂化反应器的高温耐磨衬体，循环流化床和电厂锅炉的高温耐磨衬体。

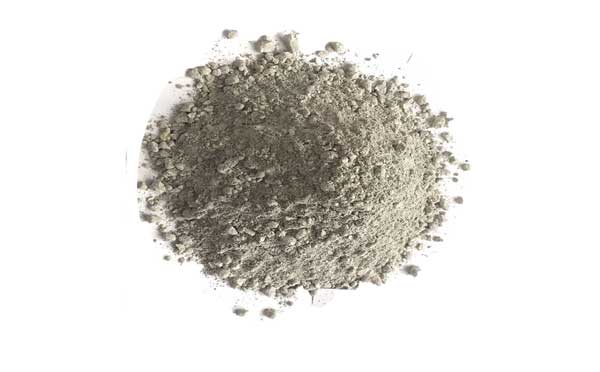

【产品实拍】
90刚玉浇注料与常说的刚玉质浇注料区别有吗？刚玉质浇注料采用部分刚玉骨料作为原料生产的耐火耐磨浇注料，有关刚玉质浇注料，点击刚玉质浇注料介绍。更多耐火浇注料点击耐火浇注料产品页面，看看有没有你需要耐火材料。
*本文出自：https://www.hndgnc.com/news/20190725/270.html 转载请注明出处。
Pre:锚固件锚固砖
Next:刚玉莫来石耐火可塑料施工说明
