何为高铝浇注料？下面给说明下高铝浇注料的一些组成、特点、性能和使用环境。高铝浇注料的在哪些行业上使用，使用要求等等，高铝浇注料是以高铝矾土熟料为骨料，耐火软质粘土（或广西白泥）为粉料，加入铝酸盐水泥（耐火水泥、高铝水泥）及三聚偏磷酸钠按配方比例配备混合制成的耐火浇注料，其使用温度为1300-1400℃。

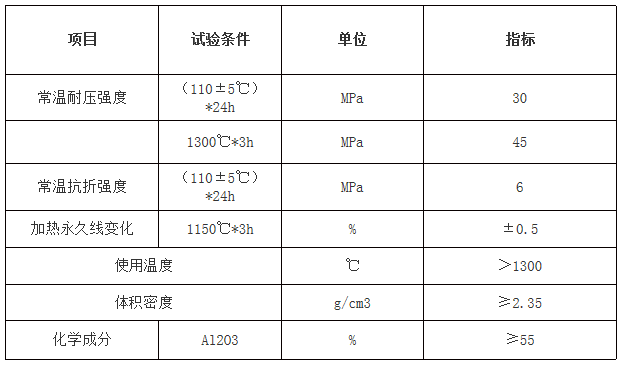

   高铝浇注料指标



高铝浇注料的特点：
       高铝浇注料是以高铝含量的耐火基料为骨料和结合剂制成的耐火浇注料，合理的粒径分布，加入不同的添加剂，减少耐火水泥用量，改善耐火水泥性能，提高高铝浇注料中温强度和载荷软化温度，降低导热系数，热稳定性好。高铝浇注料的性能高铝浇注料具有抗渗、抗腐蚀、抗冲击、抗磨、力学性能好、炉体结构完整性强、比砖炉气密性好、延长炉龄、节省炉修成本和显著经济效益的特点。高铝耐火浇注料广泛用于发电厂、锅炉、熔铝炼炉和铸造厂的加热炉、均热炉、热处理炉和感应炉中。

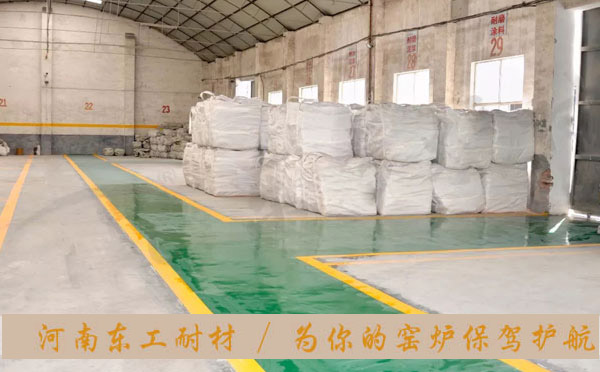

高铝浇注料的包装与储存：

       高铝质浇注料由散装干粉提供，施工按要求增加施工时，拌和后可采用振捣或夯实施工，品骨料尺寸小，适用于复杂锅炉及密集管道的施工，具有良好的高温性能和高强度，温度范围宽，高温后无收缩，克服了以往耐火混凝土的收缩特性，产品易于存放、运输和使用。高铝浇注料包装选用吨包+加膜防潮袋包装，每袋净重50±0.5公斤，内含一包外加剂，质保期为60天。在运输及储存过程中应注意防潮，干燥保存，严禁雨淋或暴晒。

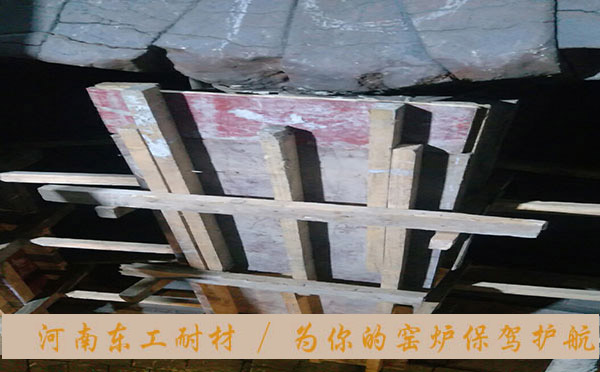

高铝浇注料的施工：
1、施工现场预先要做到三通一平，通水通电通车、施工面必须干净整洁，该焊接锚固钉的部位焊接；

2、适宜施工温度25℃±5℃，不能在低于5℃的施工环境下进行施工；

3、采用清洁饮用水PH=6-8，拌合水应准确称量，加入量为总量的8-10%，亦可根据气温状况适当增减，天气干燥增加1-3%，天气潮湿降低1-3%；

4、推荐采用强制式搅拌机，混合必须均匀，搅拌工具必须清洁，搅拌注意事项，搅拌顺序：干混3min到5min，均匀后加入规定用量水，搅拌5min ，随后出料施工，流动度控制在适宜振动的范围之内，向上抛出1米高后接到手中，不散即可；

5、混炼好的泥料必须在30min内使用完毕，失去流动性的浇注料不能再重复使用；

6、浇注厚度每次以30cm为宜，每一个振动点振动3-5min，振动到完全密实为止，高铝浇注料膨胀缝一般一米1-3mm；

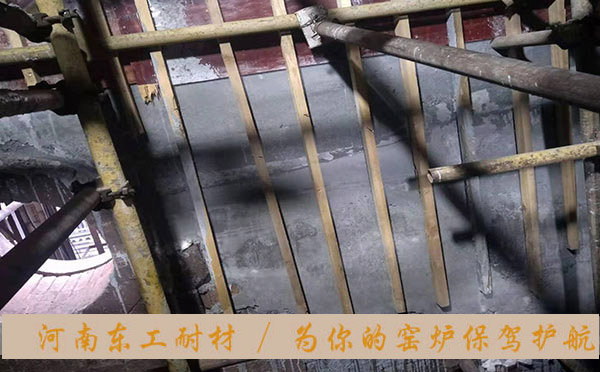

7、所有模具的浇注面应预先涂一层机油，预埋金属件应刷一层2mm厚的沥青漆，高铝浇注料施工方法是采用搅拌浇注料施工，可以参考浇注料的使用说明，通过上面的介绍，对于高铝浇注料的性能和使用有一定的了解，如有其它技术问题可联系东工耐材！
