低水泥浇注料是指铝酸钙水泥参加量低于8%的可浇注耐火资料。按美国ASTM规则，低水泥浇注猜中要求CaO含量小于2.5%，一般在1.0~2.5，当CaO含量小于1%时成为超低水泥浇注料。与普通耐火浇注料 不同的是：低水泥、超低水泥浇注料基质中的部分或大部分铝酸钙水泥被化学成分与朱质料相同或近似的超细粉替代。一起还参加适量的减水剂和一定量的迟效促凝剂。低水泥、超低水泥浇注料的材 质有粘土质、高铝质、莫来石质、刚玉质和含碳与碳化硅质等。其配料组成为：耐火骨料、耐火粉料、适量超细粉、适量和少量铝酸钙水泥(做为迟效促凝剂)和微量的分散剂(高效解胶剂)。一般选用 多级配料，分为5~3mm、3-1mm、1~0.2mm、0.2~0.074mm、0.074~0.044mm、以及小于1微米的。与同质料的普通耐火浇注料比较，低水泥、超低水泥耐火浇注料的物理功能更好，其抗渣渗透性和抗渣侵 蚀性也好。

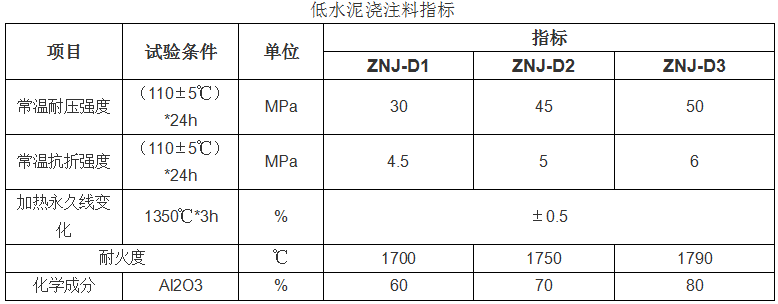

表1 典型的粘土质、高铝质、刚玉质低水泥浇注料理化功能表

    低水泥浇注料最低价格其长处是：（1）浇注猜中氧化钙含量较低，可削减材猜中生成的低共熔相，然后进步了耐火度、高温强度和抗渣性；（2）成型维护后生成的水泥水化物少，在加热烘烤时 不存在大量水合键破坏而使中温强度下降的问题，而是跟着热处理温度的进步而逐步烧结，强度也逐步进步；（3）浇注料的需水量大大下降，浇注料的拌和用水量只有普通耐火浇注料的1/2—1/3(约 在4%-6%之间)，因而气孔率低，体积密度高；（4）浇注猜中的CaO含量较低，可削减材猜中低共熔相的生成，然后进步了耐火度、高温强度和抗渣性;

    低水泥浇注料是根据浇注料里边水泥的含量来进行差异可分为：低水泥浇注料、超低水泥浇注料以及无水泥浇注料。水泥含量在2.5%%之间称为低水泥浇注料，含量为1-2.5%的称为超低水泥浇注 料，小于1%的则称为无水泥浇注料。低水泥浇注料价格除了质料不同、含量不同外，还与质料质量有关系，比如，低水泥的挑选，一般选用纯铝酸钙水泥，而有些偷工减料的则选用高铝水泥，质料选 择的不同将直接导致低水泥浇注料的运用功能和炉子运用时刻的缩短。 低水泥及超低水泥耐火浇注料目前已在冶金、石油化工、机械制造和建材等职业的工业窑炉上推广运用 ，取得较好的运用作用和经济效益，低水泥浇注料在不同加热炉上的运用，（1）轧钢加热 炉用低水泥浇注料：轧钢加热炉的炉顶形式分拱顶和平顶两种。拱顶用耐火砖砌筑，一般内层是232mm或300mm厚的耐火砖层，或选用浇注料预制块外铺保温层，这种型式只在炉膛宽度小于3m的小炉子 上运用，大型炉子都采取平炉顶，平顶是用异形耐火砖吊挂，跟着浇注料技能和品种不但增多，轧钢加热炉的炉顶运用耐火浇注料或耐火可塑料。典型的耐火浇注料炉顶结构有两种：（1）整体浇注结 构，施工时，先支好模板，并把锚固砖固定到炉顶钢结构上，然后浇注耐火层，注意留好膨胀缝；耐火层上面的保温层运用轻质浇注料。（2）浇注料预制块结构，它是将待施工部位的尺度以图纸形式 规划好，在浇注料厂家订做浇注料预制块，经浇注成型、干燥、烘烤后，在现场拼接运用，不受环境影响，省时省工。（2）蓄热式加热炉是一种新式加热炉。蓄热式加热炉最大的特点是高效节能，平 均节能率在现有的基础上再进步30％，下降污染物排放量，尤其是NOx排放量，因而，这类加热炉受到了冶金职业的极大重视。普通浇注料在施工过程中运用振荡设备来使资料产生活动，以到达所要求 的填充作用，但是在蓄热室炉墙这种空间狭隘、形状复杂的部位（炉墙为多层结构，分层施工，每层厚度仅100mm左右）。（3）蓄热式加热炉运用浇注料以快速施工、快速烘烤为标准，因而多选用低 水泥自流浇注料，低水泥自流浇注料是一种不需求震动即可自行活动成型、找平缓脱气的耐火浇注料。省去了支设模具的工作量和时刻。针对不同运用部位选用适合的质料和粒度级配，选用复合超微 粉和高效分散剂，以获得较好的施工功能和高温运用功能。低水泥自流浇注料适用于施工部位狭隘和形状复杂的部位，如轧钢加热炉炉底水管的包扎、结构特别的蓄热式加热炉的炉墙，某些需求局部 修补和填塞的部位运用低水泥自流浇注料也比较便利。（4）通道式加热炉的炉体内有许多彼此阻隔的蓄热室和很多纵横交错的煤气管道或空气管道，用传统的振荡成型浇注料作为蓄热室内衬，因为普 通耐火浇注料的级配不尽合理，又多用水泥结合，存在着中温强度下降、线缩短大、体积稳定性差等不足，经过一段时刻的运用后简单呈现开裂，使得蓄热室在运转过程中跑风漏气，影响换热节能效 果，特别是煤气蓄热室一旦漏气还会给出产带来安全隐患。



    不同质料的低水泥浇注料运用差异：（1）粘土质和高铝质低水泥浇注料可用作加热炉、均热炉、各种热处理炉和回转窑的内衬；（2）莫来石质低水泥浇注料可作各种高温烧嘴内衬、加热炉水冷管包 扎衬等，刚玉质和含铬刚玉质低水泥耐火浇注料可作为炼钢电弧炉炉顶三角区内衬、钢水炉外精炼设备某些部件的衬体，如喷发冶金用整体喷枪衬体、RH和DH真空脱气设备和浸渍管衬体、工频感应炉 内衬、石油化工催化裂化反应器的高温耐磨衬里等；（3）Al2O3-SiC-C质低水泥浇注料用作高炉出铁沟、化铁炉出铁槽、铁水预处理用整体喷枪等的衬体；（4）MgO-Al2O3质或Al2O3-MgO.Al2O3质的低 水泥浇注料用作钢包和出钢槽等的内衬。



    低水泥浇注料施工注意事项：①在夏日，施工环境温度高，在拌和过程中水分快速蒸发，加大加水量会下降浇注料的结构强度，凝聚时刻快，往往还没有彻底浇注完结及呈现凝聚现象，导致资料的浪 费。为了不影响运用功能需求参加缓凝剂资料，改善施工功能，延缓凝聚时刻，在参加相同的水量下，确保不过快凝聚，为施工供给有力条件。②在冬天，施工环境温度低，选用温水拌和，凝聚时刻 慢，延伸脱模时刻，严重影响施工工期。需求参加促凝剂资料，在确保施工功能不变的、不影响浇注料运用功能的前提下，可以使浇注衬体凝聚时刻加快，缩短脱模时刻。
