1.轻质浇注料骨料——空心球
       空心球耐火浇注料的特点是荷重软化温度高、强度大、因此使用温度一般在1500~1700℃，氧化铝空心球耐火浇注料主要用在冶金、石化和碳黑等部门的窑炉中，得到了应用，满足新工艺、新技术发展要求。

（1） 氧化铝、氧化锆空心球

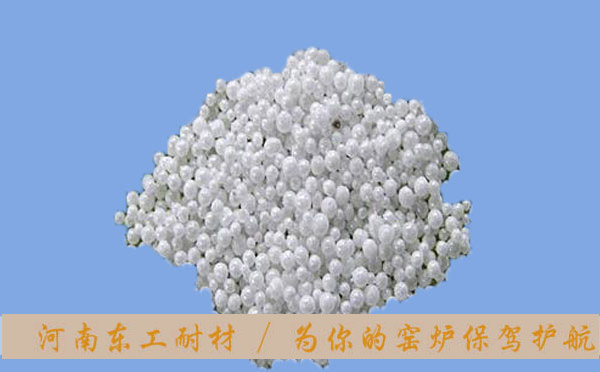

       氧化铝空心球是工业氧化铝经高温电熔吹制的。其制品主晶相为a-Al2O3，化学成分为Al2O3大于98.5%，SiO2和Fe2O3分别小于0.5%。空心球颗粒为白色、空心、薄壁的球状体，自然级配一般为5~3mm7~10%，3~2mm10~17%，2~1mm22~32%，1~0.5mm26~36%，0.5~0.2mm15~28%，其堆积密度相应的为540~600、600~650、650~750、750~850和850~950kg/m3。该球的长期使用温度为1800℃。       氧化锆空心球是用氧化锆经高温电熔吹制而成的。其主晶相为立方ZrO2，含量≥80%； 化学成分为ZrO2 +CaO≥99%。空心球颗粒尺寸为0.2~5mm，堆积密度为1500~2500kg/m²，最高使用温度为2200℃。

（2）漂珠         漂珠耐火浇注料加入量一般为5-15%，浇注料的密度达到1.1g/cm3，耐压强度高，耐火温度高，1200℃烧后线收缩约为0.35%。

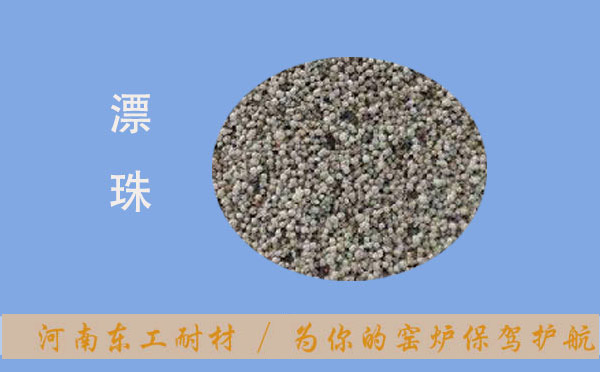

        漂珠是从热电厂粉煤灰中漂选出来的硅酸铝质玻璃珠体，呈灰白色，壁薄、中空，表面封闭而光滑。漂珠因煤质、燃烧条件等情况的不同，性能也有较大的差异。适用于耐火材料的漂珠， 化学成分为Al2O3 30~43%，SiO2 50~61%， Fe2O3 1.1~3.8%， CaO 0.5~1.8%， MgO 0.2~1.3%，R2O 0.4~1.6%，烧失0.2~1.5%。耐火度≥1610℃。漂珠的粒径≤200um，容重为0.3~0.4g/cm3。其特点是体轻、壳坚，热导率小，是轻质耐火材料的良好原料。

2. 轻质浇注料骨料——多孔熟料        多孔熟料制作的轻质耐火浇注料，体密在1.1~1.8g/cm3之间，使用温度在1300~1400℃之间，根据使用条件，可以使用低熔物加入法生产的多孔熟料骨料，加入高铝粉、生粘土、结合剂、膨胀剂、促凝剂和减水剂等材料，制成低水泥结合轻质耐火浇注料，特点是密度小，强度高，使用温度高，通过调整后的高温型多孔熟料耐火浇注料可以使用在轧钢工业炉等热工设备上，节能效果明显。

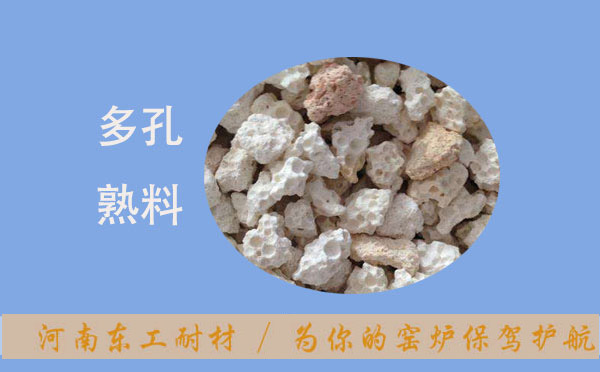

       多孔熟料是用硬质粘土矿石或铝土矿石经加工处理后煅烧而成的。首先，将矿石粉磨并加烧失物，用水玻璃溶液或硫酸铝溶液作结合剂，在成球盘上成球；其次，将有一定强度的料球装进窑内，经1350~1460℃的煅烧，便获得多孔熟料。该料分为粘土质和高铝质两种，均作为耐火骨料，称为粘土质多孔耐火骨料和高铝质多孔耐火骨料。多孔熟料可直接使用，也可破碎分级后使用。

       粘土质多孔骨料的化学成分：Al2O3 40~42%，SiO2 50~52%，Fe2O3 2.1~2.7%，RO 1.0~1.7%，R2O 0.5~1.1%，烧失0.3~0.6%。松散容重0.55~0.85g/cm3，颗粒容重1.1~1.6g/cm3，筒压强度≥6MPa，吸水率10~20%，耐火度大于1670℃；高铝质多孔骨料的化学成分为Al2O3≥55%， SiO2 35~40%，Fe2O3≤2.5%。松散容重0.9~1.2g/cm3，耐火度大于1690℃。

3. 轻质浇注料骨料——陶粒         采用陶粒轻质骨料制作的轻质耐火浇注料，分为轻陶粒耐火浇注料、重陶粒耐火浇注料、高温陶粒耐火浇注料、低导热页岩陶粒耐火浇注料、高强度页岩陶粒浇注料，使用性能各有长短，根据使用条件和用途的不同调整轻质浇注料的配方。
陶粒系用易熔粘土、页岩、粉煤灰和煤研石等原料，经过煅烧而制成的球形状多孔颗粒，其表面粗糙而坚硬，类似陶瓷化，内部呈蜂窝状，有互不连通的微细气孔。陶粒的特点是容重小，热导率低，强度高，是一种优良的人造轻骨料，应用面较广，在不定形耐火材料-轻质浇注料中主要作耐火骨料。

       陶粒品种分为粘土陶粒、页岩陶粒、粉煤灰陶粒和煤矸石陶粒等。按其颗粒形状和大小分为粗陶粒(粒径大于5mm)和陶粒砂(粒径等于或小于5mm)两种，其松散容重分别不大于1000kg/m3和1200kg/m3，筒压强度应大于1.4MPa。

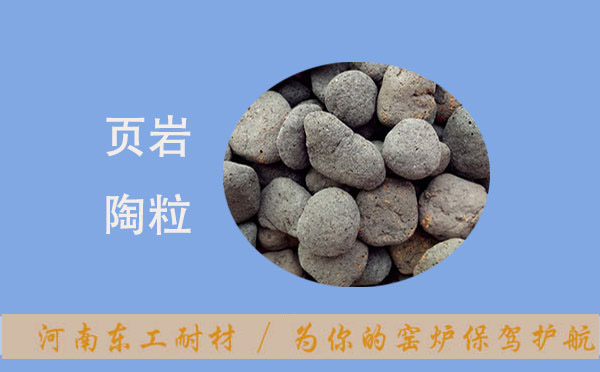

       在不定形耐火材料中，优先采用页岩陶粒。其化学成分：Al2O3 19~22%，SiO2 58~62%， Fe2O3 7~8%，SO3 0.2~0.4%，烧失0.8~1.2%。筒压强度为2.5MPa，坚固性(失重率) 为1.7%，含泥量为0.04~0.10%，耐火度为1290℃。原皮页岩陶粒颗粒分为10~5mm、5~3mm、3~1.2mm和1.2~0.3mm，其松散容重相应为400kg/m3、440kg/m3、480kg/m3和510kg/m3。

4. 轻质浇注料骨料——膨胀珍珠岩        珍珠岩轻质浇注料应用较广，隔热效果很好，施工方便。价格低，体密一般在0.45~0.65g/cm3之间，使用温度一般在600℃左右，耐压强度为1.0Mpa，500度的导热率为0.15w/(m*k)。

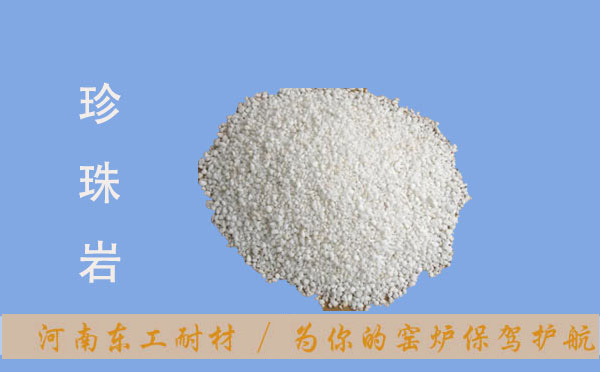

       膨胀珍珠岩是用珍珠岩经煅烧后制得的。它呈白色、多孔状颗粒，即表面光滑、壁薄，内为蜂窝状结构。因此，膨胀珍珠岩容重小，一般为40~550kg/m3；热导率低，200~500℃时为0.028~0.048W/(m·K)；耐火度为1280~1360℃；同时具有隔音和抗冻等性能。其化学成分为SiO2 72~77%，Al2O3 10~15%，Fe2O3 0.7~1.2%，CaO 0.7~1.8%，MgO 0.2~0.5%，K2O 3~5%，Na2O 3.0~4.2%，烧失0.2~0.8%。

5. 轻质浇注料骨料——膨胀蛭石        蛭石骨料制作的轻质浇注料的使用温度在600℃左右，绝热性能较好，材料易得，价格低。

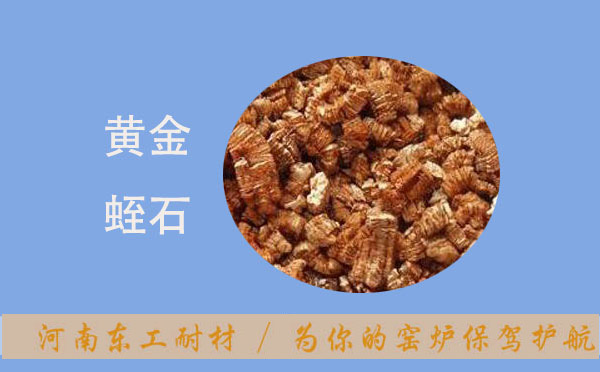

       膨胀蛭石是用蛭石经煅烧后而成的。它的容重为80~300kg/m3。当煅烧不好，杂质多，则容重大；颗粒组成中，大颗粒多，容重小，反之容重大；其颗粒是由极薄的薄片组成的，各薄片间充满空气，因此热导率低而吸水率大，膨胀蛭石的化学成分：Al2O3 14~18%，SiO2 37~43%，Fe2O3 3.5~23%，CaO 0.8~2.8%，MgO 11.2~22.6%，烧失3.4~12.2%，耐火度为1300~1370℃。
