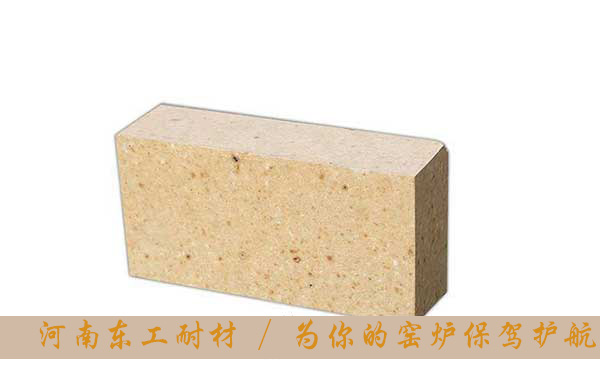

高铝砖是什么?郑州东工耐材有限公司专业生产各种窑炉用高铝砖，性能规格齐全，下面高铝砖厂家为你介绍高铝砖是什么、高铝砖的原料、高铝砖的分类、高铝砖生产工艺、高铝砖应用、高铝砖砌筑和高铝砖价格。       高铝砖是定型耐火材料的一种，是耐火度高于1710℃的无机非金属材料，是通常所说的耐火砖的一种，比粘土砖耐火度高，高铝砖是中性耐火材料；那么高铝砖是什么原料制作的呢，高铝砖生产工艺是一般都是采用铝矾土熟料、软质黏土和纸浆废液结合剂，通过压制成坯，进入高温隧道窑烧制成具有一定形状尺寸和性能的定型产品，高铝砖原料之一：铝矾土熟料来源广泛有天然含铝的矿物：高铝矾土、硅线石族矿物，天然的原料经过倒焰窑、竖窑矾土、回转窑煅烧成熟料，性能稳定，原料煅烧是保证高铝砖性能的必经途径；的人工合成原料：如工业氧化铝、合成莫来石、电熔刚玉等，通过加入这些原料可以改善高铝砖的一些使用性能，制作高铝砖的高铝矾土为熟料矾土，根据工艺分为：普通铝矾土和均化料(均质料)，普通铝矾土和均化料根据铝含量分别分为70、42、75/77、80、82、85、88、90矾土；高铝砖原料之二：软质黏土跟普通黏土差别不大，形状松软，软质黏土的矿物组成主要是高岭石或多水高领石，也夹杂着其他少量的矿物组成，Al₂O₃的含量25~35%，耐火度在1510℃左右，软质粘土进过高温煅烧、使得性能稳定以便作为高铝砖的原料使用；高铝砖原料之三：纸浆废液是一种常用的制作高铝砖的结合剂，具有降低集料之间的摩擦力，提升粉料的分散性，加入纸浆废液原料的可塑性提高，有利于高铝砖砖坯的成型，在低温处理结合剂燃烧分解而散发掉，剩下极微量的碱性氧化物，对高铝砖的高温性能影响很小，制作高铝砖常用的结合剂是亚硫酸纸废浆液。       高铝砖的分类有国家规定和行业规定，国标高铝砖根据使用窑炉、使用性能和含铝量分为三大类，行业内高铝砖的分类是根据高铝砖中氧化铝Al₂O₃的含量分的，Al₂O₃含量大于48%的铝硅质耐火砖统称为高铝砖，按Al₂O₃含量的多少划分为三个等级：一级高铝砖的Al₂O₃ 的含量≥75%，二级高铝砖的Al₂O₃含量≥65%；三级高铝砖的Al₂O₃含量≥48%，对于氧化铝Al₂O₃ 含量达到80%的高铝砖，称为特级高铝砖；那么对国家规定的三类高铝砖包括普通用途的高铝砖（型号从LZ80到LZ48）、低蠕变高铝砖（型号从DRL-155到DRL-127）、高炉用高铝砖（型号从LZ-75G到LZ-55G）；根据高铝砖的性能特点还有磷酸盐高铝砖（P型号、PA型号）、抗剥落高铝砖（KBL70型号、KBLG70型号）等。以上是比较常用的高铝砖分类，也有的高铝砖的叫法很特别，有根据形状来命名的：比如说斧头砖、刀砖、万能弧、锚固砖等；有根据使用部位及特点命名的，比如：烧嘴砖、流钢砖、挂钩砖、吊顶砖、高铝聚轻砖等；还有根据外加剂和组成相名字命名的，比如说：高铝莫来石砖、硅莫砖、磷酸盐高铝砖等等，最常见的还是根据高铝砖含铝量，一、二、三级高铝砖。以上是国内对高铝砖的命名方法和型号代码，对于国外对高铝砖的型号代码有所区别，其根据耐火度来命名高铝砖的，比如SK系列的高铝砖，其指标跟国内还有所区别的。

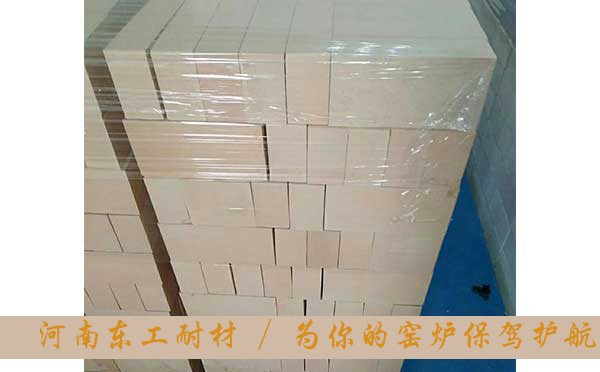

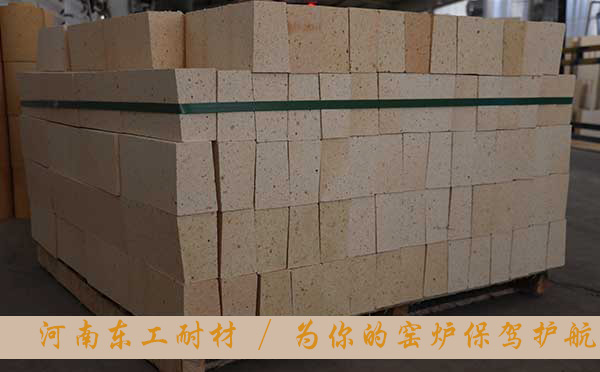

      高铝砖是什么，以上介绍了高铝砖使用的原料、分类，下面介绍高铝砖生产工艺，高铝砖生产工艺，粉碎-混炼-成型-烧成-包装-发货，高铝砖生产工艺第一步：粉碎原料，高铝熟料在破碎前严格拣选分级、并分级贮存，采用矾土熟料和结合粘土共同细磨方法，可提高产品质量，高铝砖原料的配料：将高铝熟料、细粉、粘土、叶腊石按照生产工艺制备好，以备用；高铝砖生产工艺第二步：高铝砖原料的混炼：按照一定的加料顺序、加入原料，静混15-20分钟，料中不得有泥团和干料，根据需要适当加入结合剂、水等；高铝砖生产工艺第三步成型：按照既定的高铝砖尺寸，高铝砖指标要求，选择合适吨位的压力机，进行压制成型，高铝砖砖坯，高铝砖砖胚体密2.90g/cm3，砖胚气孔：20~22%，高铝砖半成品尺寸标准：当砖胚尺寸≤100mm，其误差在±1mm，当高铝砖砖胚在100~200mm，其误差允许范围在±1.5mm，当耐火砖的尺寸≥200mm时，其误差在±2mm；高铝砖生产工艺第四步：烧成，将高铝砖砖坯放到窑车上，进行干燥后，进入高温隧道窑按照烧成制度进行烧结，高铝砖的烧成温度为1400-1550℃，我公司拥有一条专门烧制高铝砖的隧道窑，长80m，最高温度高达1550℃；高铝砖生产工艺第五步：包装，根据用户需要，选择国内包装，还是出口包装，要求不一样，包装形式大致相同正常一托盘高铝砖的数量，标砖是480块，根据高铝砖尺寸不同有所增减；高铝砖生产工艺几乎和所有耐火砖的生产工艺类似，不同之处在于原料、配料比例、烧成温度较高区别，与粘土砖的生产区别在于高铝砖需要对原料进行分级拣选和筛分除铁，普通的粘土砖不需要这两步鄹，烧成温度高铝砖在1450-1500℃，粘土砖的烧成温度在1200-1400℃。

      高铝砖是什么，以上介绍了高铝砖使用的原料、分类、生产工艺，下面介绍常见高铝砖尺寸型号，下面是常见高铝砖尺寸表，

表2 常见高铝砖尺寸型号表

竖厚楔形耐火砖					高炉用耐火砖的尺寸及规格
耐火砖标号	型号	尺寸（mm）			耐火砖标号	型号	尺寸（mm）
		b	a大/a小	b			b	a	a1	c
T–41	特锐楔形砖	230	65/35	114	G–1	直形砖	230	150	150	75
T–42	锐楔形砖	230	65/45	114	G–2	直形砖	345	150	150	75
T–43	钝楔形砖	230	65/55	114	G–3	楔形砖	230	150	135	75
T–44	微楔形砖	230	65/60	114	G–5	锐楔形砖	230	150	120	75
T–45	特锐楔形砖	230	65/35	172	G–7	特锐楔形砖	230	150	90	75
T–46	锐楔形砖	230	65/45	172	G–4	楔形砖	345	150	130	75
T–47	钝楔形砖	230	65/55	172	G–6	锐楔形砖	345	150	110	75
T–48	特锐楔形砖	230	75/45	114	G–8	特锐楔形砖	345	150	90	75
T–49	锐楔形砖	230	75/55	114	G–9	错缝条砖	230	100	90	75
T–50	钝楔形砖	230	75/65	114	G–10	错缝条砖	345	100	85	75
T–51		230	75/70	114	T–53	锐楔形砖	230	75/55	172
T–52	特锐楔形砖	230	75/45	172	T–54	钝楔形砖	230	75/65	172



表1常见高铝砖尺寸型号表

名称型号	规格mm	Kg/块	块/吨	名称型号	规格	Kg/块	块/吨
T--3	230*114*65	3.8	274	T--51		7.27	138
T--19	230*114*65/55	3.4	300	T--61		5.5	182
T--20	230*114*65/45	3.09	324	T--52		12.1	83
T--38	230*114*65/55	3.3	309	T--30	230*171*65/45	4.53	221
T--39	230*114*65/45	3.2	313	T--29	230*171*65/55	4.9	204
T--6	250*123*65	4.3	239	T--44	230*65/60*114
T--14	171*113*65	2.7	377	G--1	230*150*75	5.3	186
二分薄片	230*114*20	1.19	840	G--5	230*150/120*75	4.95	202
三分薄片	230*114*30	1.8	556	N--1		8.1
四分薄片	230*114*40	2.37	422	摆槽2#		10	100
半枚砖	230*57*65	1.83	556	摆槽3#		12.3	81
1.5枚砖		5.44	184	筒瓦推板砖		5.13	195
二枚砖		7.25	138	板瓦推板砖		5.37	186
八枚砖	520*230*113			65#G--2	345*150*75	9.63	104
弧形平口		1.87	535	65#G--5	230*150/120*75	5.86	171
弧形斜口		1.43	699	65#G--6	345*150/110*75	8	125
火板砖		16.4		65#G--1	230*150*75	6.5	154
立十枚	650*230*113	34.61	29	65#T--3	230*114*65	4.29	233
立十二枚	780*23**113	38	26	75#T--3	230*114*65	4.53	221
立十六枚		57	18	75#T--22	250*123*56/55	4.58	218
立十八枚		60.6	17	C23R80		5.8	172
平四枚	452*230*65	14.65	68	C23R50（非）		5.2	192
钢包砖		1.27	787	C23R50（国）		6.31	158
方砖	300*220*64			1.3锯末轻质	230*114*65	2.02	495
大方砖		9.2	109	烤烟砖（套）		127.8


       常用高铝砖尺寸是标砖T3，刀砖T38、T39，斧砖T19、T20，高铝半枚片，高铝半枚条，以上都是直型砖，还有带弧度的高铝砖比如有，高铝万能弧砖C23系列，高铝流钢砖、中心砖等。高铝砖可以根据用户的尺寸图纸定做，最大边长尺寸不得大于可以做到1150mm，厚度最大可以做到500mm厚，我厂用有一台1200吨的压力机，专门制作大尺寸高铝砖。
高铝砖是什么？上面介绍了高铝砖的尺寸，下面介绍高铝砖的应用及行业，高铝砖因耐火原料广泛，高铝砖特性稳定，作为高温技术领域的基础材料，应用的行业有水泥、玻璃建材行业、钢铁冶炼行业、石油化工行业等；高铝砖应用的高温工业窑炉有高炉、热风炉、电炉炉顶、鼓风炉、反射炉、回转窑内衬；此外，高铝砖还可根据工业窑炉需求，加工制作平炉蓄热式格子砖、浇注系统用的塞头、水口砖等，也可根据客户要求的图纸生产加工成各种形状的高铝耐火砖；        高铝砖是什么？在高铝砖砌筑时，要求砌缝满浆，因为在反射炉、熔铝炉等熔化低熔点金属的窑炉，砖缝宽度应符合图纸设计要求，高铝砖之间的砖缝，不但为运行状态下高温熔融态炉渣的渗入及侵蚀提供了通道，而且这种炉渣侵蚀本身也促使砖缝不断加大。这两种作用，都使炉渣与高铝砖侧面接触的表面增大，并使高铝砖在每一次由于热引起的收缩膨胀循环过程中，使高铝砖侧面遭受过度应力，炉渣在砖缝中不仅沿着径向，而且还沿着高铝砖的圆周方向对炉砖产生侵蚀作用，特别是在高铝砖侧面存在周向裂纹时，周向侵蚀速度更快，使高铝砖表面发生块状剥落，因此高铝砖周向裂纹比径向裂纹对高铝砖寿命的影响和作用都更大，对于侵蚀比较严重的环境砌筑高铝砖时采用的泥浆必须要求材质，要高于高铝砖的要求，砌筑高铝砖时为了使缝隙饱满，耐火泥浆应从缝中挤出，不允许出现空缝，更不能向灰缝中灌耐火泥浆，耐火泥浆饱满度应该大于90﹪，每块高铝砖安放后都要用木锤锤敲打，以便挤出多于耐火泥，要保证砖缝与壳体完全贴紧，高铝砖之间应是面接触且结合牢固；在砖缝的火泥未完全硬化前应刮去多余火泥，若是有些地方还需填补火泥时，应用刮刀塞实新火泥，即砌体勾缝。砌筑高铝砖时砌体每砌到0.5-1m高时须勾缝一次，然后方可向上砌筑，勾缝要求平滑，砌筑煅烧室异型高铝砖时，不应超过四层砌体就要仔细地进行一次勾缝，勾缝时应用浓泥浆，以保证砌体的严密性，直墙采用错缝砌筑，拱顶和窑在圆周环带方向应采用直通缝砌筑，砌筑高铝砖时应力求砖缝平直弧面光滑，砌体的几何形状应符合图纸要求，确保质量。
高铝砖是什么？以上介绍高铝砖砌筑方法，下面介绍高铝砖的价格及影响因素，铝含量对高铝砖价格的关系很大，一级高铝砖要比二级高铝砖的价格高，二级高铝砖比三级高铝砖价格要高，普通常用高铝砖价格，一级高铝砖2200-2900之间，二级高铝砖1700-2200之间，三级高铝砖价格在950-1700之间，那么低蠕变高铝砖的价格比相对应级别的价格高200-300元，抗剥落高铝砖对于含锆的抗剥落高铝砖价格要比相应级别普通高铝砖高500-800左右，磷酸盐高铝砖几个相对而言比普通高铝砖的高，高铝砖的尺寸对高铝砖价格也有很大关系，高铝砖尺寸一般分为国标、异型、特异型，国标的尺寸固定，生产企业可以大量生产，故价格相对较低，而异型、特异型的尺寸及形状不固定，除通用异形砖以外，一般需要企业定制生产，这就需要有开模成本，生产难度也根据形状的复杂性有所增加，因此价格相对较高。

       高铝砖是什么？通过高铝砖厂家的详细说明，相比对高铝砖有所了解，东工耐材公司生产高铝砖系列齐全，质量稳定，品质好，使用寿命久，为你的窑炉保驾护航！另我公司配套生产高铝浇注料、高铝耐磨可塑料，刚玉浇注料、刚玉耐磨可塑料。
