高强度耐磨浇注料厂家哪里有？东工耐材耐火浇注料厂家专门生产高强度耐磨浇注料，不仅强度高，常温耐压强度110℃*24h的实验值达到90MPa，1300℃*3h高温处理后常温耐压强度达到70MPa，耐磨比小，耐磨比是一个什么概念呢，即受到某测试的物质磨损，一般是小不规则的硬质颗粒，在一定时间内用这类浇注料制作的试样块受到磨损量的大小，耐磨比越小，那么说明高强度耐磨浇注料厂家的材料越耐磨了，那么高强度耐磨浇注料厂家哪里有呢，东工耐材是一家真正的耐火浇注料生产厂家，下面为你介绍一些高强耐磨浇注料的一些产品知识。

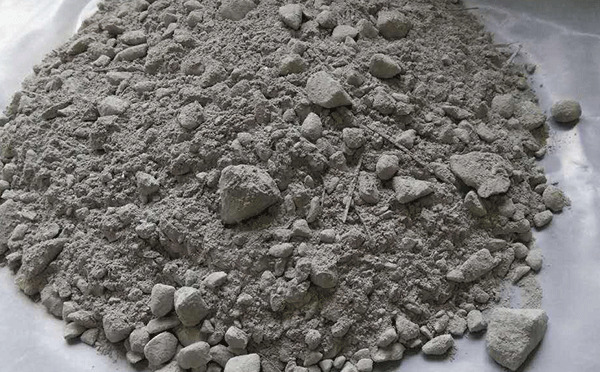

        高强度耐磨浇注料的材料组成是有以下几种东西组成的，高强骨料、粉料矿物添加剂组成， 经优化配方设计，组成的散装耐火材料；高强度耐磨浇注料的性能大致有以下，具有耐磨损失最小，强度高、形状任意可控制、整体性强、施工简单、施工性能好，由于加入高分子聚合物，使其基层混凝土粘结牢固，高强耐磨浇注料价格便宜，对于有耐磨要求的施工部位是首选材料。

        高强度耐磨浇注料的技术参数哪里有，东工耐材耐火材料厂家为你介绍其参数：

高强度耐磨浇注料的施工注意事项有哪些？东工耐材耐火材料厂家为你介绍：这类材料施工注意事项：
1、高强度耐磨浇注料必须按浇注料附带要求说明存放，施工前要严格检查材料质量；

2、把钉及顶部所用钢筋网必须预先涂刷0.5～1mm厚的沥青漆;
3、浇注料要严格按照材料说明进行配制，用搅拌机搅拌，拌好的料最好在30分钟内用完，凝结后的料块不允许再加水搅拌使用;
4、浇注料施工前，应检查抓钉是否焊牢，把钉上所涂沥青及塑料帽是否完好; 5、砌筑耐火浇注料时，纵向及横向每隔约1.5m间距设一膨胀缝，并填以陶瓷纤维绳，缝宽～5mm,膨胀缝应布置在两排锚固件之间，当在棱边或凸面的边缘设置膨胀缝时，膨胀缝应布置在离该边缘大约300mm的地方； 6、砌筑耐火浇注料时要采用合适的振动棒振动，捣实;
7、耐火浇注料施工结束后要按要求进行烘炉处理，先要保证脱模及自然养护时间达到24小时，然后按照供货商所提供烘炉曲线进行烘炉；
8、相应施工过程可参照GB 50211-2004《工业炉砌筑工程施工及验收规范》进行施工;

9. 成型 要求浇注料从搅拌机出料后运到现场通畅，下料便利，各类浇注料应在搅拌完成后40分钟内完成浇注，下料时沿着模具均匀布料，布满后，插入振动棒，开始震动，当料表面翻浆，气泡有多变少，表明已经浇注完成。震动完成后表面平整光滑表明施工合格。

10. 施工体养护

1) 浇注完后，表面水分极易蒸发，需要养护处理，如果炉内温度过高，施工完后，浇注料层表面包附一层塑料膜；

2) 浇注料适宜养护的温度为25-15度

3) 浇注料的模板应在浇注完成36-48小时后，加水量多的应在36小时以后（可根据现场情况适量增减）；

4) 拆模后的浇注体在温湿的环境下养护72小时以上方可烘炉；
