钢包浇注料分类
发表时间:2023-09-25 文章出处：浇注料耐火砖厂家

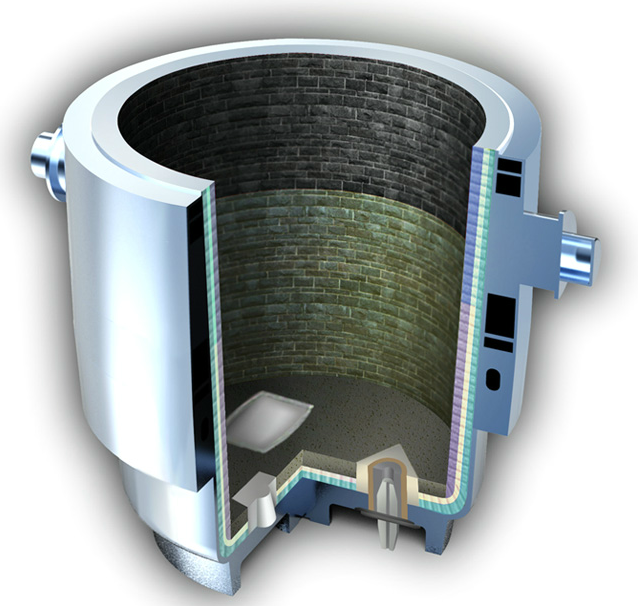

熔池浇注料
| 检验项目 | 物理指标 | 化学指标 | |||||
|
体积密度 /(g/cm3) |
耐压强度 /MPa |
抗折强度 /MPa |
永久线 变化率/% |
MgO+ Al2O3 /% |
|||
| 检验条件 |
110℃× 24h |
110℃× 24h |
1550℃×3h |
110℃× 24h |
1550℃×3h |
1550℃ ×3h |
— |
| 刚玉尖晶石预制块 | ≥2.90 | ≥30.0 | ≥50.0 | ≥5.0 | ≥5.0 | -1.0～+1.0 | ≥90.0 |
|
刚玉尖晶 石浇注料 |
≥3.00 | ≥40.0 | ≥60.0 | ≥8.0 | ≥8.0 | 0～+1.0 | ≥90.0 |
包底非冲击区浇注料
| 检验项目 | 物理指标 | 化学指标 | |||||
|
体积密度 /(g/cm3) |
耐压强度 /MPa |
抗折强度 /MPa |
永久线 变化率/% |
MgO+ Al2O3 /% |
|||
| 检验条件 |
110℃× 24h |
110℃× 24h |
1550℃×3h |
110℃× 24h |
1550℃×3h |
1550℃ ×3h |
— |
|
刚玉尖晶 石浇注料 |
≥3.00 | ≥40.0 | ≥60.0 | ≥8.0 | ≥8.0 | 0～+1.0 | ≥90.0 |
包底冲击区浇注料
| 检验项目 | 物理指标 | 化学指标 | |||||
|
体积密度 /(g/cm3) |
耐压强度 /MPa |
抗折强度 /MPa |
永久线 变化率/% |
MgO+ Al2O3 /% |
|||
| 检验条件 |
110℃× 24h |
110℃× 24h |
1550℃×3h |
110℃× 24h |
1550℃×3h |
1550℃ ×3h |
— |
| 刚玉尖晶石预制块 | ≥2.90 | ≥30.0 | ≥50.0 | ≥5.0 | ≥5.0 | -1.0～+1.0 | ≥91.0 |
永久层浇注料
| 检验项目 | 物理指标 | 化学指标 | |||||
|
体积密度 /(g/cm3) |
耐压强度 /MPa |
抗折强度 /MPa |
永久线 变化率/% |
Al2O3 /% |
|||
| 检验条件 |
110℃× 24h |
110℃× 24h |
1550℃×3h |
110℃× 24h |
1550℃×3h |
1550℃ ×3h |
— |
| 刚玉莫来石浇注料 | ≥2.60 | ≥40.0 | ≥60.0 | ≥5.0 | ≥5.0 | -1.0～+1.0 | ≥60.0 |
*本文出自：https://www.hndgnc.com/news/20190905/334.html 转载请注明出处。
Pre:冲天炉用高铝砖
Next:耐火浇注料不凝固怎么办？
