磷酸盐耐火浇注料
发表时间:2023-10-31 文章出处：浇注料耐火砖厂家
东工浇注料厂生产磷酸盐浇注料介绍包含分类，磷酸盐浇注料理化指标，磷酸盐浇注料使用范围等进行阐明。磷酸盐浇注料产品介绍：
磷酸盐浇注料也称为磷酸盐耐火浇注料，包含磷酸盐耐磨浇注料，通常依照耐火骨料的原料分为：硅酸铝质、硅质、刚玉质、莫来石质、碳化硅质和镁质磷酸盐浇注料，他们的一起特点是都用磷酸盐作结合剂，与耐火骨料和粉料及外加剂按比例制造成型并经维护或烘烤而成的。其特点是强度高，中温强度下降少，高温使用性能好。

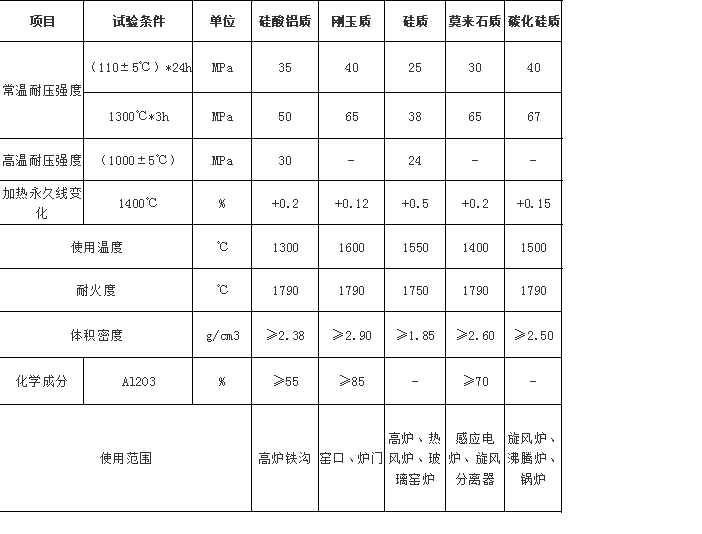

磷酸盐浇注料理化指标
磷酸盐结合剂的特点
该类物质均可作结合剂，常用的有磷酸、酸式的磷酸铝和磷酸镁、六偏磷酸钠和三聚磷酸钠等，它几乎能用一切耐火质料，配制成耐火浇注料。在常温下一般需加热才能有强度，故称热硬性耐火浇注料；当掺加促凝剂后，不加热也可获得较高的常温强度，常用的促凝剂有铝酸盐水泥、氧化镁、氢氧化铝、滑石、氟化铵(NH4F)及其他铵盐、氯化铝和硅酸盐水泥等；
磷酸盐浇注料运用注意事项
在制作或施工时，结合剂易与耐火质猜中的铁起反响，使成型体膨胀开裂，因而需进行困料，困料时间不少于16h。一般每个浇注料厂家都会提前困料，若用草酸、酒石酸、柠檬酸、异丙胺和异丙醇胺等抑制剂，使铁表面带负电荷，形成薄膜，防止与酸根反响或反响速度减慢，即可不困料直接生产制作和施工。
磷酸盐浇注料运用部位
磷酸盐耐火浇注料的运用温度为1400~2000℃，广泛应用于各种工业窑炉和空间技术领域，运用效果优于铝酸盐水泥耐火浇注料，但成本较高，施工工序多，也影响推广，东工耐材公司浇注料的生产线，库房如下：
*本文出自：https://www.hndgnc.com/news/20190629/213.html 转载请注明出处。
