高铝浇注料骨料配比方
发表时间:2019-12-23 文章出处：admin

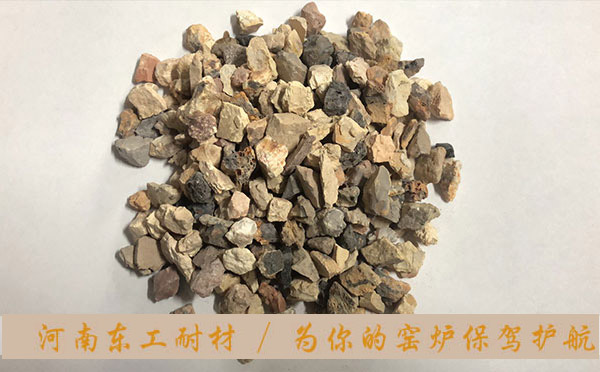

高铝浇注料中掺的耐火骨料一般是指粒径大于0.09mm的颗粒料，它是不定型耐火材料组织结构中的主体材料，其骨架作用，决定其物理力学和高温使用性能，也是决定材料属性及其应用范围的重要依据。耐火骨料品种较多，能做定型耐火材料的原料，均可做为耐火骨料。因此，还可利用某些工业炉渣、废旧耐火砖，陶粒、多孔熟料，膨胀珍珠岩、膨胀蛭石和白砂石等。耐火骨料有粗细之分，临界粒径即颗粒的上限，也有一定的限制。生产实践证明，良好的颗粒及其级配，能获得致密性高、性能好的材料。一般来说，耐火骨料的品种和临界粒径，应根据炉衬厚度，施工方法和使用条件的要求来选择。
高铝浇注料分类与耐火骨料配比

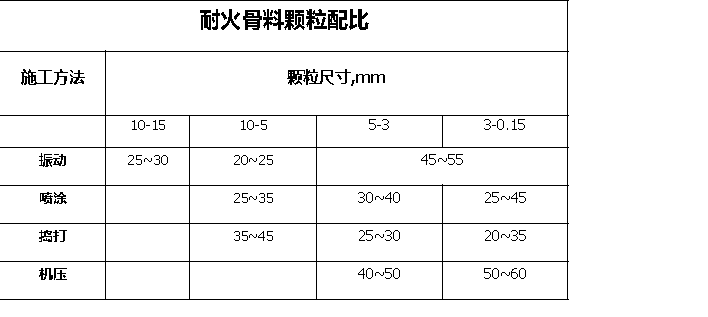

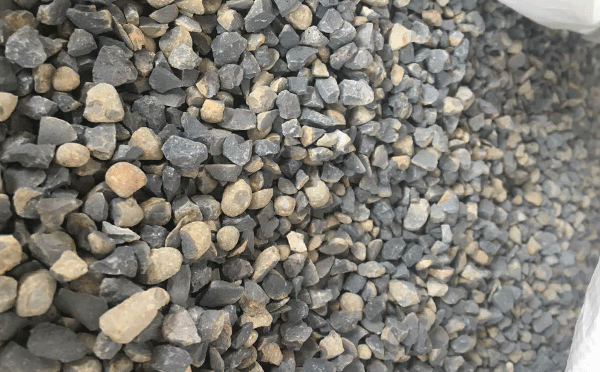

在不定形耐火材料中，比如高铝浇注料耐火骨料用量一般为63~73%，起骨架作用，能显著影响其性能；耐火粉料用量为15~37%，起填充骨料空隙和改善施工和易性等作用。有些耐火粉料，如粘土和超微粉等，还是良好的结合剂。其理想的颗粒级配是粗骨料所造成的空隙恰被细骨料所填满，二者间的空隙又被耐火粉料所填充，无不足也无剩余，达到最大的堆积密度，以便获得最佳的性能。耐火骨料分为粗骨料和细骨料。一般颗粒尺寸大于5mm的称为粗骨料；5mm及5mm以下至0.09mm的称为细骨料，习惯将5~0.15mm的颗粒称为细骨料。骨料临界粒径根据衬体厚度而定，一般为10mm或15mm，大型构筑物如高炉基墩，可采用20mm或25mm的颗粒。另外，施工制作方法不同，耐火骨料的临界粒径也不同。目前，耐火骨料临界粒径有减小的倾向，一般用8mm或5mm的，泵送料则用3mm的。应当指出，在配制不定形耐火材料时，其耐火骨料颗粒级配应符合表中的技术要求，即使用统料，也应筛分检验达到其要求方可使用。耐火粉料是不定形耐火材料的基质材料，其品级应高于或相当于耐火骨料，细度要求为小于0.09mm或0.088mm的应大于85%。对于超微粉来说5pm以下的应占80%。在骨料破碎过程中会带入部分铁粉，为了保证产品质量，应该进行除铁处理，耐火骨料和粉料等原料，必须进行质量检验，合格后可加工成耐火骨料和粉料。
*本文出自：https://www.hndgnc.com/news/20190616/161.html 转载请注明出处。
Pre:耐火浇注料的物理性能指标的解读
Next:耐火浇注料分类
