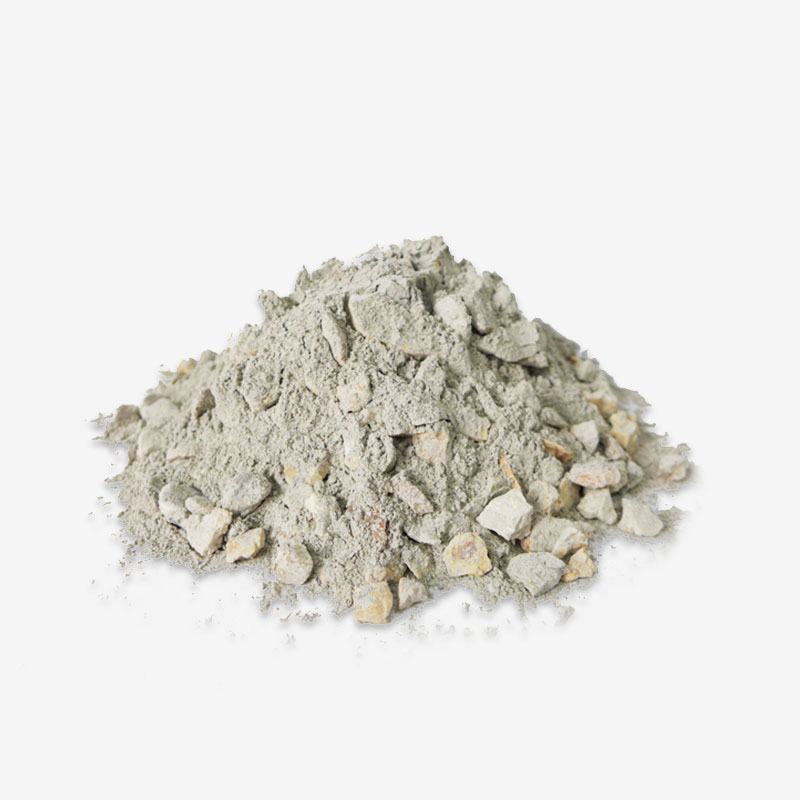

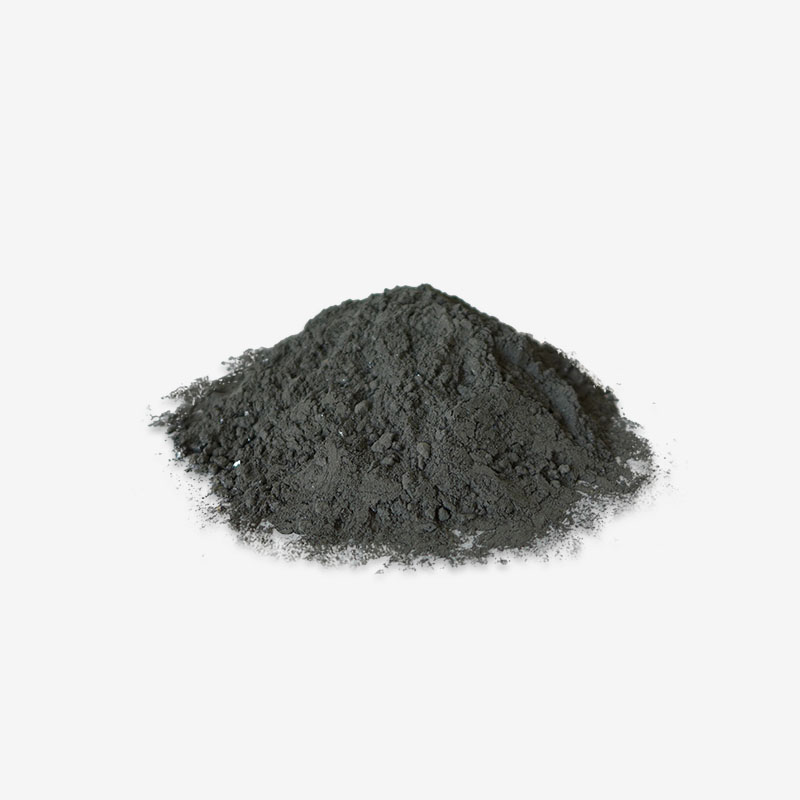

耐火浇注料是什么材料，耐火浇注料 英文refractory castables 又称耐火浇注料，组成由耐火料（按照粒度范围组成）外加结合剂、或者还包含缓凝剂制成的粉状材料，其特点是具有流动性，施工方法以浇注方式成型的不定形耐火材料。耐火浇注料于无机非金属材料，属于耐火材料，使用耐火度高于1580℃的材料，一些耐火的陶瓷也是耐火材料，耐火浇注料的主成复杂多样，由耐火不规则大方块，小方块组成，也称为骨料，采用结合剂结合的一种耐火 材料，施工方法采用浇注成型，具有 流动性好，耐温度高特点；




耐火浇注料是什么材料，耐火浇注料应用范围较广，可根据使用条件对所用材质和结合剂加以选择。既可直接在工业热工设备上浇注成衬体使用，又可用将浇注料预先制成预制块使用。常见的有加热炉炉顶预制块，体积比较大，重量比较重的比较适合用预制块代替。



耐火浇注料是什么材料？耐火浇注料种类：主要按气孔率、结合剂、骨料品种及温度或功能特点划分，按气孔率分 有致密耐火浇注料和气孔率不低于45%的隔热耐火烧注料两种。按结合剂分 有水硬性结合、化学结合、凝聚结合耐火浇注料。水硬性结合浇注料在常温下凝结硬化并通过水化作用而硬化，主要品种有硅酸盐水泥、普通铝酸钙水泥、纯铝酸钙水泥、电熔纯铝酸钙水泥浇注料等。化学结合浇注料在常温下一般通过加入促硬剂形成化学反应而硬化，主要品种有水玻璃、硫酸铝、磷酸盐浇注料等。凝聚结合浇注料为在煅烧过程中经烧结作用而硬化，主要品种有粘土浇注料等。按耐火骨料分 有粘土质骨料(Al2O3 30%～45%)、高铝质骨料(Al2O3%26到45%)、硅质骨料(SiO2%26ge;85%、Al2O3%26lt;10%)、碱性骨料(有镁砂、白云石等)、特殊骨料(有碳、碳化物、尖晶石、锆英石、氮化物等)和隔热骨料(有珍珠岩、蛭石、陶粒、漂珠、轻质砖砂、多孔熟料、氧化铝空心球等)。





 耐火浇注料是什么材料？耐火浇注料优点：

1.不定形材料依靠衬体的温度梯度，在使用过程中，从工作衬到背衬逐渐烧结，逐步形成致密工作层，不易出现贯穿裂纹，使材料热震稳定性突显；

2.未烧结层的密度低于烧结层，因此导热系数低，热损失小，节能环保。

3.耐火浇注料层整体强度比较高，严密性高，耐火保温性能优异；

 耐火浇注料是什么材料？浇注料的产地

生产的硅铝系比较集中的产地有河南省新密市，郑州东工耐材有限公司，专业生产耐火浇注料，轻质保温浇注料，重质耐火浇注料，耐酸浇注料，耐磨浇注料，刚玉浇注料、可塑料！耐火浇注料、浇注料是什么，相信大家有一定的了解了，我公司生产有轻质保温浇注料、重质耐火耐磨浇注料，高强耐磨浇注料，耐火可塑料，耐磨可塑料！
