自流耐火浇注料YB/T4197 2009

1范围
本标准规定了自流耐火浇注料的术语和定义、分类、技术要求、试验方法、质量评定程序、包装、标志、运输、储存及质量证明书等。
本标准适用于高铝质、刚玉质、刚玉尖晶石质和铬刚玉质自流耐火浇注料，

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用干本标准。
GB/T3001耐火材料常温抗折强度试验方法
GB/T5069镁铝系耐火材料化学分析方法
GB/T5070含铬耐火材料化学分析方法
GB/T5072耐火材料一常温耐玉强度试验
GB/T5988火材料加热水久线变化试方法
GB/T69D0侣硅系耐火材料北学分析方法
GB/T15545不定形耐火材料包装、标志运输和储存
GB/T17617耐火原料和不定形耐火材料取样
YB/T5200密耐火浇汁叁显气孔率和体积密度试验方法
YB/T5202.1不定形耐火材料试样制备方法第1部分：耐火浇注料

3自流耐火浇注料术语和定义
高铝质、刚玉质、刚玉尖晶石质、铬刚玉质自流耐火浇注料

3.1自流耐火浇注料 self-flow refractory castables
是指加水或其他液体搅拌后，借助自身重力的作用而脱气流平，从而实现致密化的一种耐火浇注料。

4自流耐火浇注料分类
自流耐火浇注料根据化学成分分为SF50、SF55、SF60、SF65、SF90、SF92、SF90M、SF90C八个牌号。牌号中字母“SF”是英文“Self-flow”的缩写， “M”代表“MgO”，“C”代表“Cr2O3”， 其中的数字代表其主成分的质量百分数.

5技术要求
5.1高铝质自流耐火浇注料的理化指标应符合表1的规定.
5.2刚玉质、刚玉尖晶石质、铬刚玉质自流耐火浇注料的理化指标应符合表2的规定，

6试验方法
6.1试样制备按YB/T5202.1的规定进行。
6.2化学分析：高铝质、刚玉质的测定按GB/T6900的规定进行；刚玉尖晶石质的测定按GB/T5069的规定进行；铬刚玉质的测定按GB/T5070的规定进行。

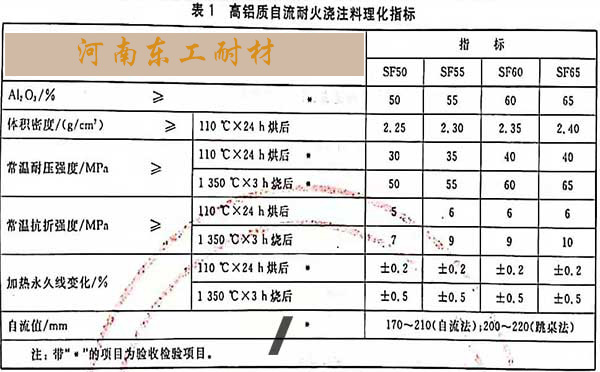

表1高铝质自流耐火浇注料理化指标

注：带“*”的项目为验收检验项目。

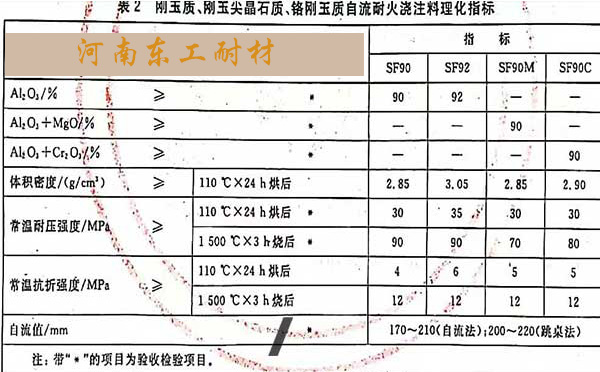

表2刚玉质、刚玉尖晶石质、铬刚玉质自流耐火浇注料理化指标

注：带“*”的项目为验收检验项目。

6.3体积密度的检验按YB/T5200的规定进行。

6.4常温抗折强度的检验按GB/T3001的规定进行。

6.5常温耐压强度的检验按GB/T5072的规定进行。

6.6加热永久线变化的检验按GB/T5988的规定送行。

6.7自流值的测定按附录A的规定进行。

7质量评定程序

7.1组批
    自流耐火浇注料应按同一牌号组批，每批不大于60t。

7.2抽样
抽样按GB/T17617的规定进行。

7.3合格判定规则
7.3.1表1、表2中带“*”的项目为验收检验项目，检验结果应符合表1或表2的规定.
7.3.2检验结果如有不合格项时，应按7.2重新取双倍数量的试样对不合格项进行复验。
7.3.3复验结果的平均值应符合表1或表2的规定，且单值允许偏差符合表3的规定时，判为合格批；否则，为不合格批。
表3复验时单值允许偏差
项目  允许偏差  举例
化学成分  -0.5%  牌号SF50，A12O3≥50%，允许其中的一个单值不小于49.5%
常温耐压强度  -10%  牌号SF 50，110℃×24h耐压强度≥30MPa； 允许其中的一个单值不小于27MPa
加热永久线变化  ±20%  牌号SF50，1350℃X3h加热永久线变化土0.5%，允许其中的一个单值士0.6%
自流值  0

8包装、标志、运输、储存及质量证明书
8.1包装、标志、运输和储存按GB/T15545执行.
8.2产品发出时应附有供方质量监督部门签发的质量证明书，载明供方名称、产品名称、牌号、重量、生产日期、检验结果和保存期等内容。
